Znáte základní princip měření teploty termočlánku?

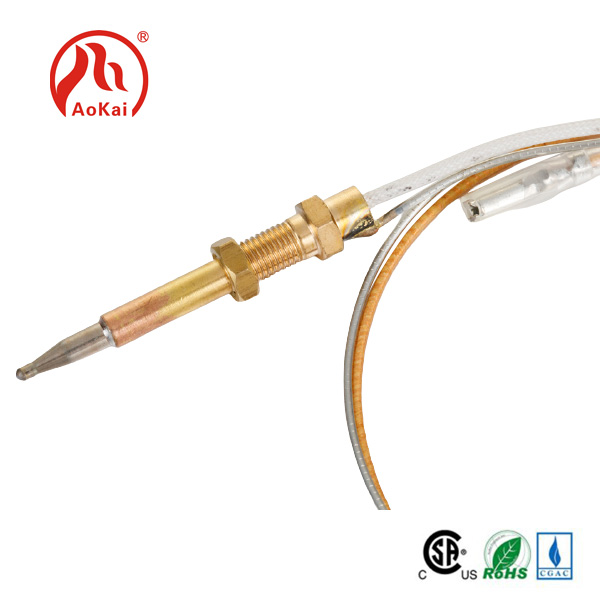

Výzkum a vývoj velké části zařízení nejprodávanějšího modulu pro získávání teploty na trhu je založen na principu technologie termočlánků.Termočlánekje prvek snímání teploty a primární přístroj, který přímo měří teplotu a převádí teplotní signál na termoelektrický potenciální signál, který je poté přeměněn na teplotu měřeného média elektrickým přístrojem.

Základním principem měření teploty termočlánku je to, že dva vodiče různých materiálů tvoří uzavřenou smyčku. Když je na obou koncích teplotní gradient, projde smyčkou proud. V této době existuje termoelektrický potenciál mezi oběma koncemi, což je tzv. Seebeckový efekt.

Dva homogenní vodiče různých složek jsou termočlánky. Konec s vyšší teplotou je pracovní konec a konec s nižší teplotou je volný konec. Volný konec je obvykle na konstantní teplotě. Podle funkčního vztahu mezi termoelektrickým potenciálem a teplotou se provádí tabulka termočlánků; Tabulka promoce se získá, když je teplota volného konce 0 ℃. Různé termočlánky mají různé tabulky promoce.

Když je připojen třetí kovový materiáltermočlánekSmyčka, pokud je teplota dvou křižovatek materiálu stejná, termoelektrický potenciál generovaný termočlánkem zůstane nezměněn, tj. Nebude ovlivněn třetím kovem spojeným se smyčkou. Při měření teploty termočlánku lze tedy připojit měřicí přístroj. Po měření termoelektrického potenciálu může být známa teplota měřeného média. Thermočmár svařuje dva vodiče nebo polovodiče A a B různých materiálů za vzniku uzavřené smyčky.

Když jsou na obou koncích připojeny dva vodiče různých složek za vzniku smyčky, když je teplota spojení jiná, bude ve smyčce generována elektromotická síla. Tento jev se nazývá termoelektrický efekt a tato elektromotorická síla se nazývá termoelektrický potenciál.TermočlánkyPoužijte tento princip k měření teploty. Mezi nimi se konec přímo používaný k měření teploty média nazývá pracovní konec a druhý konec se nazývá studený konec; Chladný konec je připojen k nástroji pro zobrazení nebo s odpovídajícím přístrojem a nástroj pro zobrazení bude označovat termoelektrický potenciál generovaný termočlánkem. Termočmán je ve skutečnosti energetickým převodníkem, který přeměňuje tepelnou energii na elektrickou energii a používá generovaný termoelektrický potenciál k měření teploty. Pro termoelektrický potenciál termočlánku je třeba zaznamenat několik otázek.

1. Termoelektrický potenciál termočlánku je rozdíl teplotní funkce na obou koncích termočlánku, nikoli funkci teplotního rozdílu na obou koncích termočlánku;

2. velikost termoelektrického potenciálu generovaného termočlánkem nemá nic společného s délkou a průměrem termočlánku, když je materiál termočlánku jednotný, ale pouze se složením materiálu termočlánku a teplotním rozdílem na obou koncích;

3. Když se stanoví složení materiálu dvou termočlánových vodičů termočlánku, velikost termoelektrického potenciálu termočlánku souvisí pouze s teplotním rozdílem termočlánku; Pokud je teplota chladného konce termočlánku udržována konstantní, je termoelektrický potenciál termočlánku pouze jednorázovou funkcí teploty pracovního koncového koncového koncového.
